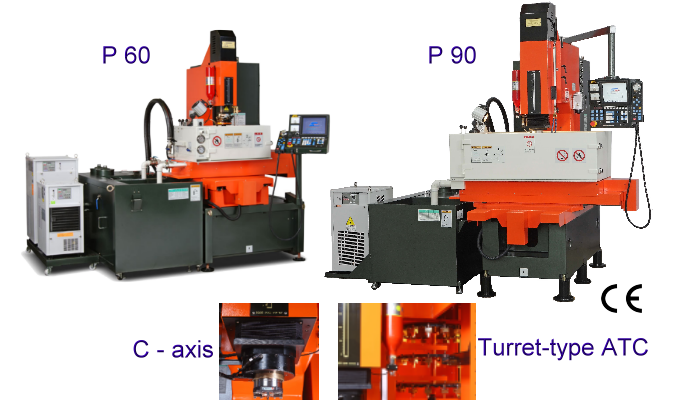

P60, P90

P (Powder) Serisi CNC Tezgahlarımızda Ayna Parlak Kalıp Yüzey işlemleri İçin Kullanılır .
X, Y&Z ekseni AC servo motor kullanır.
Çok boşluklu işleme, ORBIT-CUT işleme ve Helix işleme mevcuttur.
Opsiyonel A.T.C. (Otomatik Takım değiştirme) ve C ekseni işleme mevcuttur.
Kıvılcım Daire Açısı 0,02 mm’den daha düşüktür.
En iyi yüzey pürüzlülüğü (Ra) 0.1 µm’den daha iyidir.
Yüksek hız X, Y ve Z ekseni için çok taraflı ORBIT-CUT işleme
Plastik kalıp, kauçuk kalıp, kalıp döküm kalıbı, 3C ürünleri üzerinde yaygın uygulama
Güçlü işleme, genel elektrik deşarjlı işlemeye göre %30 daha fazla yüksek stabilite ve verimlilik sağlar.
EDM sıvısı ve Powder Tozun çalışma tankları ayrı ayrıdır.
Specification
P 60
P 90
X, Y-Travel
400 x 300 mm
500 x 400 mm
Z-Travel
300 mm
300 (290) mm
Table Dimension
600 x 320 mm
760 x 440 mm
Work Tank Dimension
800 x 540 x 280 mm
1050 x 660 x 360 mm
Max. Table-Quill Distance
500 mm
680 mm
Max. Electrode Weight
40 kgs
60 kgs
Max. Table Loading
800 kgs
1200 kgs
Dielectric Tank Capacity
200 + 200 Litre
400 Litre
Filters
2 PCS
3 PCS
Machine Weight
2100 kgs
2550 + 520 kgs
Machine Height
2240 mm
2450 ~ 2740 mm
Ground Area P60 P90
Nominal Current 30A / 5A, 45A / 5A, 60A / 5A
Input Voltage 220 / 380 / 415 / 440V
Connected Rating 4KVA / 5.5KVA / 7KVA
Max. Stock Removal Rate 200 / 300 / 400 mm³ / min
Best Surface Roughness Ra ≦0.1μm
Best Electrode Wear Rate < 0.2% ( specific equip.< 0.1%)
Standard accessories
Additional Equipment
Precision Electrode Clamps 　ATC (Auto Tool Change)
Piezoelectric Light 　C-Axis
Magnetic Induction Oil Nozzle Base 　”EROWA” Chuck-Swiss
Operation Manuals 　3R System Chuck-Sweden
M.F.D (Fine mirror Finish) 　Automatic Fire Extinguisher
Di-electric Cooler 　Charge Coupled Device (CCD)
Permanent Magnetic Chuck
Silicon Powder x 2 kg
X, Y, Z Axis Linear Scales (1μm)
